Pt(II)離子采用dsp2雜化，形成平面四方結(jié)構(gòu)配合物，致使傳統(tǒng)Pt(II)配合物極易產(chǎn)生分子間的π-π堆積、Pt-Pt作用或主-客體相互作用（圖1a），進而導致發(fā)射光譜紅移和展寬、三激子湮滅、器件在高亮度下效率下降，甚至導致分子降解。如何通過分子設計抑制堆積、調(diào)控激發(fā)態(tài)特性，成為突破高性能深藍光OLED瓶頸的關(guān)鍵。鑒于此，浙江工業(yè)大學化學工程學院佘遠斌教授團隊的李貴杰研究員小組通過分子構(gòu)型與激發(fā)態(tài)特性的協(xié)同調(diào)控，設計出一系列具有三維剛性結(jié)構(gòu)的鉑(II)配合物磷光材料分子（圖2）。其一，在分子關(guān)鍵位置引入空間位阻基團，把分子設計為空間三維（3D）立體結(jié)構(gòu)，以優(yōu)化構(gòu)型、抑制分子間作用（圖1b）；其二，調(diào)控分子中局域態(tài)（3LE）和金屬到配體的電荷轉(zhuǎn)移態(tài)（3MLCT）二者能級的高低，使其以3LE為主發(fā)光態(tài)并融合3MLCT態(tài)，前者使發(fā)射光譜變窄，后者使其量子效率高，進而實現(xiàn)高色純度、高效率的目標（圖1c）。

基于上述分子設計理念，以PtQS1為例（圖1d），為提高3LE在最低三線態(tài)（T?）中的占比，作者在PtQS1中以更大π共軛的苯并呋喃咔唑（BFCz）取代了PtON-TBBI中的咔唑基團，以縮小發(fā)射光譜的半峰寬（FWHM）。其次，在N-雜環(huán)卡賓（NHC）基團上引入超大體積的3,3″,5,5′,5″-三叔丁基-[1,1′:3′,1″]-三苯基（PTBTP）基團，該基團與分子主骨架近乎垂直排布，使得PtQS1整體構(gòu)型呈3D立體結(jié)構(gòu)，從而顯著抑制分子間作用；3D立體分子構(gòu)型經(jīng)X-ray單晶衍射實驗證實。此外，在4-叔丁基苯基的鄰位引入4個叔丁基，有助于限制CPh–CPh與CPh–NNHC鍵的自由旋轉(zhuǎn)，增強分子剛性并減少振動/旋轉(zhuǎn)，從而抑制非輻射躍遷。同時，這種結(jié)構(gòu)也削弱了三苯基與NHC之間的共軛作用，避免激發(fā)態(tài)特性被破壞，降低發(fā)射紅移。最后，擴展π共軛與增強的剛性結(jié)構(gòu)也有助于進一步提升量子效率。

PtQS1在深藍光OLED中展現(xiàn)出高效率、高色純度和高亮度的器件性能。作者進一步通過X-ray單晶衍射、理論計算（圖1d和1f）、光譜學和器件物理等手段，系統(tǒng)地研究了PtQS1的分子構(gòu)型、光物理和激發(fā)態(tài)性質(zhì)（圖3）。三維剛性鉑(II)配合物 PtQS1在二氯甲烷溶液中，實現(xiàn)室溫下17.1 nm的半峰寬（FWHM），為迄今報道最窄的鉑基藍光發(fā)射光譜（圖3c）。在器件方面: PtQS1底發(fā)射OLED在464 nm處發(fā)光，F(xiàn)WHM為17.1 nm，在1000 cd/m²、5000 cd/m²和10000 cd/m²亮度下的外量子效率分別高達30.8%、26.4%和23.2%（圖4）。PtQS1頂發(fā)射器OLED則實現(xiàn)了更高的色純度（FWHM=13.1 nm，CIE_y = 0.062），接近超高清顯示標準BT.2020（0.046）；較低的工作電壓（1000 cd/m²亮度下為3.9 V）以及468 cd A^?1 CIE_y^?1的最大藍光指數(shù)（BI）；在初始亮度1000 cd/m²下器件半壽命（LT??）長達670小時（圖5）；對比實驗表明具有本征的窄光譜磷光分子對于頂發(fā)射器件的藍光指數(shù)和壽命具有顯著提升作用。PtQS1頂發(fā)射疊層OLED器件在1500 cd/m² 下發(fā)射峰為464 nm，F(xiàn)WHM為13.0 nm，CIE_y坐標為0.063，最大BI值達630 cd A^-1 CIEy^-1 (在亮度約400 cd/m²下)，且在1000、5000與10000 cd/m²下分別為620、565 與520 cd A^-1 CIEy^-1。該器件在1000 cd/m²下工作電壓為約7.0V，初始亮度為1920 cd/m²時的90%壽命（LT₉₀）達到約80小時，且重復性良好。該高效、穩(wěn)定、低電壓、色純度高的PtQS1頂發(fā)射器件，在目前所有CIEy<0.10的深藍OLED中展現(xiàn)出卓越的綜合性能（圖6）。

圖1. 分子設計與理論計算

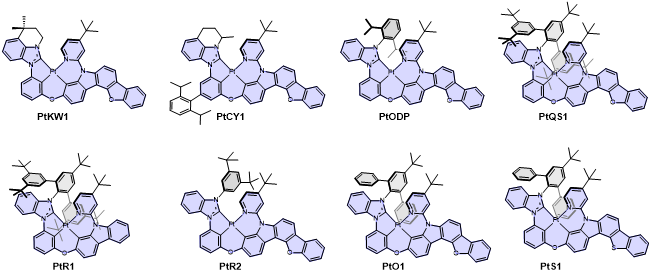

圖2. 代表性窄譜帶藍光OLED發(fā)光材料分子結(jié)構(gòu)

圖3. 光物理性質(zhì)對比

圖4. 底發(fā)射OLED器件性能

圖5. 頂發(fā)射OLED器件性能

圖6.頂發(fā)射疊層OLED器件性能

Guijie Li*, Qingshan Chu, Huanhuan Yao, Kongwu Wu, Yuan-Bin She. High-performance deep-blue phosphorescent organic light-emitting diodes enabled by a platinum(II) emitter. Nature Photonics, 2025, 19, 977–984.

Chengyao Zhang, Kewei Xu, Yuankuo Liu, Jianqiang Chen, Yun-Fang Yang, Yuanbin She, Guijie Li*.Excited-state property regulation of tetradentate Pt(II) emitter for high-performance deep-blue OLEDs. Cell Reports Physical Science, 2025, 6, 102769.

Kewei Xu, Jianqiang Chen, Chengyao Zhang, Weiwei Lou, Yun-Fang Yang, Yuanbin She*, Guijie Li*. Rigidity?enhanced tetradentate Pt(II) emitter via π?extension and ring-locking strategy for high?performance deep?blue OLED. Science China Chemistry, 2025, https://doi.org/10.1007/s11426-025-2819-5.

Chengyao Zhang, Kewei Xu, Jianqiang Chen, Yun-Fang Yang, Yuanbin She, Guijie Li*. Enhancing efficiency and brightness of deep-blue phosphorescent OLED enabled by a narrowband Pt(II) emitter. Science China Materials, 2025, https://doi.org/10.1007/s40843-025-3623-y.

Qingshan Chu^#, Huanhuan Yao^#, Jieying Tong, Yuanbin She, Guijie Li*. Platinum(II) phosphors featuring 3D geometry and locally excited state for high-performance deep-blue OLEDs. Chemistry of Materials, 2025, 37, 6404–6413.

原文鏈接：

https://doi.org/10.1038/s41566-025-01706-0.

https://doi.org/10.1016/j.xcrp.2025.102769.

https://doi.org/10.1007/s11426-025-2819-5.

https://doi.org/10.1007/s40843-025-3623-y.

https://doi.org/10.1021/acs.chemmater.5c01597.
