刺激響應性材料是一類受到周圍環境影響，如氣-固或固-液表面作用、光照、壓力、溫度等，而發生化學、結構轉變的材料。常規的刺激響應性材料包括共價聚合物、多孔無機固體材料等。作為第三代多孔配位聚合物（或稱為金屬-有機框架）的一種類型，金屬-有機材料（metal organic materials，MOMs）由于其具有較大的結構柔性而對外界刺激有響應，也受到關注并被用作刺激響應性材料進行相關研究。然而，已有文獻報道的刺激響應型金屬-有機材料僅就某一種刺激表現出一種類型的響應行為。本文中，報道了一例刺激響應型金屬-有機材料，X-pcu-1-Zn-3i-α（如圖1所示），可以產生6種獨特的物相，同時經受不同刺激時表現出4種類型的結構轉變行為（亦即響應）（如圖2所示）。

　　圖1. 文中使用的配體結構圖及形成金屬-有機材料中的pcu拓?fù)渚W(wǎng)絡的示意圖。

　　合成過程與關鍵表征方法及其條件。（1）合成與結構表征：[4,4’-二(4-吡啶)]聯苯配體和對聯苯二甲酸配體與硝酸鋅在N,N-二甲基甲酰胺（DMF）經120 oC溶劑熱反應組裝得到X-pcu-1-Zn-3i-α（如圖1所示），此結構經單晶衍射確認，表現為簡單立方堆積、pcu拓?fù)洹⑷卮┎宓慕Y(jié)構，同時孔體積為46%。（2）原位變溫粉末衍射：現合成的晶體被磨成細粉末在氮?dú)夥諊隆⒗脙x器自帶變溫功能進行不同溫度下的粉末衍射測試，同時外置冷卻水循環裝置進行恒溫控制。（3）原位單晶衍射：挑出一顆晶體粘在玻璃纖維上，再插入玻璃毛細管中（備注：作者們使用到的毛細管規格是：壁厚0.01毫米，外徑0.2毫米），然后利用儀器自帶變溫功能進行不同溫度下的單晶衍射測試。（4）光學熱顯微鏡：現合成的晶體樣品沿著載玻片的長邊放置，利用儀器自帶變溫功能調控溫度，利用顯微鏡觀察不同溫度下晶體外形的變化。

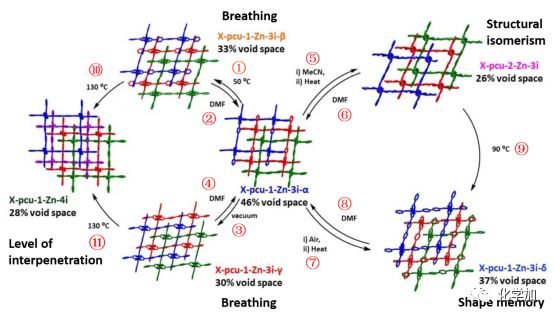

　　圖2. 金屬-有機材料X-pcu-1-Zn-3i-α的6種物相及其相互轉化過程與表現出的4種類型的刺激響應行為的示意圖。

　　溫度或真空度變化引起的呼吸行為。如圖2的①過程所示，X-pcu-1-Zn-3i-α在氮?dú)夥諊卤患訜岬?0 oC，變溫粉末衍射（如圖3a所示）顯示發生單晶到單晶的轉化，變成X-pcu-1-Zn-3i-β，同時孔體積減少了13%。如圖2的③過程所示，X-pcu-1-Zn-3i-α經抽真空后，則轉變成X-pcu-1-Zn-3i-γ（如圖3b所示），同時孔體積減少了16%。然而，經DMF浸泡后，X-pcu-1-Zn-3i-β和X-pcu-1-Zn-3i-γ均可以復原成X-pcu-1-Zn-3i-α，分別如圖2的②和④過程所示。X-pcu-1-Zn-3i-α產生這種呼吸行為，作者們推斷相關鍵角和鍵長的變化而引起晶體結構的扭曲。

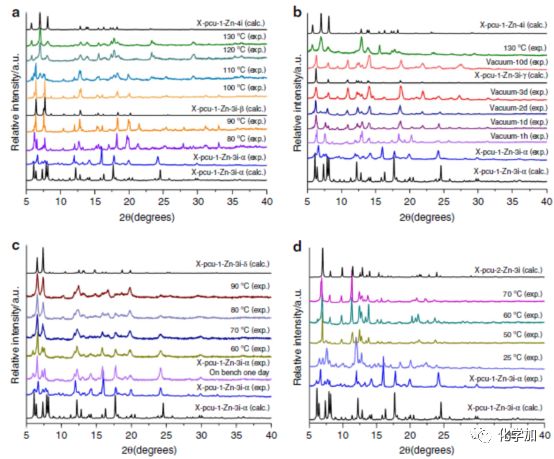

　　圖3. 原位變溫粉末衍射圖：表征金屬-有機材料X-pcu-1-Zn-3i-α受相關外界刺激發生響應的過程。

　　客體交換引起的結構異構化。如圖2的⑤過程所示，X-pcu-1-Zn-3i-α經乙腈浸泡和70 oC加熱后轉變成X-pcu-2-Zn-3i。同時X-pcu-2-Zn-3i經DMF浸泡后依然可以恢復成X-pcu-1-Zn-3i-α結構（如圖2的⑥過程所示）。關于轉變機理，作者們通過原位的變溫粉末衍射（如圖3d所示）分析，由于Zn2(carboxylate)4輪槳狀節點中的四方錐配位的Zn原子轉變成四面體配位的Zn原子引起（如圖5m所示）。

　　濕度和溫度變化引起的形狀記憶效應。如圖2的⑦過程所示，經原位的變溫粉末衍射（如圖3c所示）驗證，X-pcu-1-Zn-3i-α經空氣中暴露和氮?dú)夥諊?0 oC加熱轉變成X-pcu-1-Zn-3i-δ。同樣地，X-pcu-1-Zn-3i-δ經DMF浸泡后依然可以恢復成X-pcu-1-Zn-3i-α結構（如圖2的⑧過程所示）；同時，X-pcu-2-Zn-3i在90 oC下加熱12小時后也能轉變成X-pcu-1-Zn-3i-δ（如圖2的⑨過程所示）。而關鍵的是，X-pcu-1-Zn-3i-δ吸附氣體前后的粉末衍射顯示物相沒有發生變化，說明X-pcu-1-Zn-3i-δ具有形狀記憶效應。作者們通過細致分析與對比X-pcu-1-Zn-3i-δ、X-pcu-1-Zn-3i-γ和X-pcu-1-Zn-3i-β的單晶結構（如圖4所示），得出晶體網格之間的相互作用以及節點與連接子間的應變減少是引起這種動力學穩定的形狀記憶效應的原因。

　　圖4. X-pcu-1-Zn-3i-δ、X-pcu-1-Zn-3i-γ和X-pcu-1-Zn-3i-β的局部單晶結構圖。

　　溫度和真空度的變化引起的穿插程度的不同。當X-pcu-1-Zn-3i-α在經歷50 oC轉變成X-pcu-1-Zn-3i-β后再升溫至130 oC時，原位變溫單晶衍射顯示該結構再次發生轉變，形成四重穿插的物相，X-pcu-1-Zn-4i（如圖2的⑩過程所示）。同樣地，X-pcu-1-Zn-3i-α在經歷抽真空轉變成X-pcu-1-Zn-3i-γ后再升溫至130 oC時，也能轉變成X-pcu-1-Zn-4i（如圖2的過程所示）。然而不同于前面的刺激響應過程，形成X-pcu-1-Zn-4i的過程是不可逆的，進行后續的加熱或溶劑浸泡或抽真空，都不會產生改變也不會產生新的物相。對于形成X-pcu-1-Zn-4i的過程，作者們分別通過單晶結構和光學熱顯微鏡做了進一步分析。X-pcu-1-Zn-4i的晶體結構顯示，四方輪槳狀節點沒有發生變化，然而空間群從P-1變成C2/c，孔體積也減少了18%。光學熱顯微結果顯示，X-pcu-1-Zn-3i-α轉變成X-pcu-1-Zn-4i是受晶面指引的（如圖5h所示），具體來說單晶沿著101面（即配位金屬密集處）發生收縮。關于轉變機理，作者們認為X-pcu-1-Zn-3i-α經加熱或抽真空形成中間物相（指X-pcu-1-Zn-3i-β或X-pcu-1-Zn-3i-β）的過程隨著DMF的脫去，輪槳狀金屬節點已逐步靠近，而隨著進一步的加熱和脫溶劑過程迫使網絡結構再次接近，最終促使其間的配位鍵發生斷裂和重組，由原先的三重穿插轉變成四重穿插（如圖5a所示）。

　　圖5. a）X-pcu-1-Zn-3i-α轉變成X-pcu-1-Zn-4i的機理推斷示意圖；h）X-pcu-1-Zn-3i-α的光學熱顯微鏡圖；m）X-pcu-1-Zn-3i-α、X-pcu-2-Zn-3i和X-pcu-1-Zn-3i-δ之間轉化過程中金屬節點異構化的示意圖。

　　小結：Michael J. Zaworotko課題組報道了一例多孔的具有多重刺激響應性的金屬-有機材料。其亮點在于：（1）該種材料可以同時實現4種不同類型的刺激響應性行為，包括呼吸行為、結構異構化、形狀記憶效應以及穿插程度的變化。（2）針對6種物相變化的晶體結構分析，可以啟發后續關于金屬-有機材料的形狀記憶效應和穿插程度變化的現象的理解。（3）作者們對研究金屬-有機材料的刺激響應行為做了方法性示范。（4）作者們也展示了原位表征技術的好處，因?yàn)榛罨蟮慕饘?有機材料結構可能跟現合成的金屬-有機材料結構不一致。

　　參考文獻：

　　M.Shivanna, Q.-Y. Yang, A. Bajpai, E. Patyk-Kazmierczak, M. J. Zaworotko, A Dynamic and Multi-Responsive Porous Flexible Metal-Organic Material. Nat. Commun.2018, 9, 3080. (DOI: 10.1038/s41467-018-05503-y)
